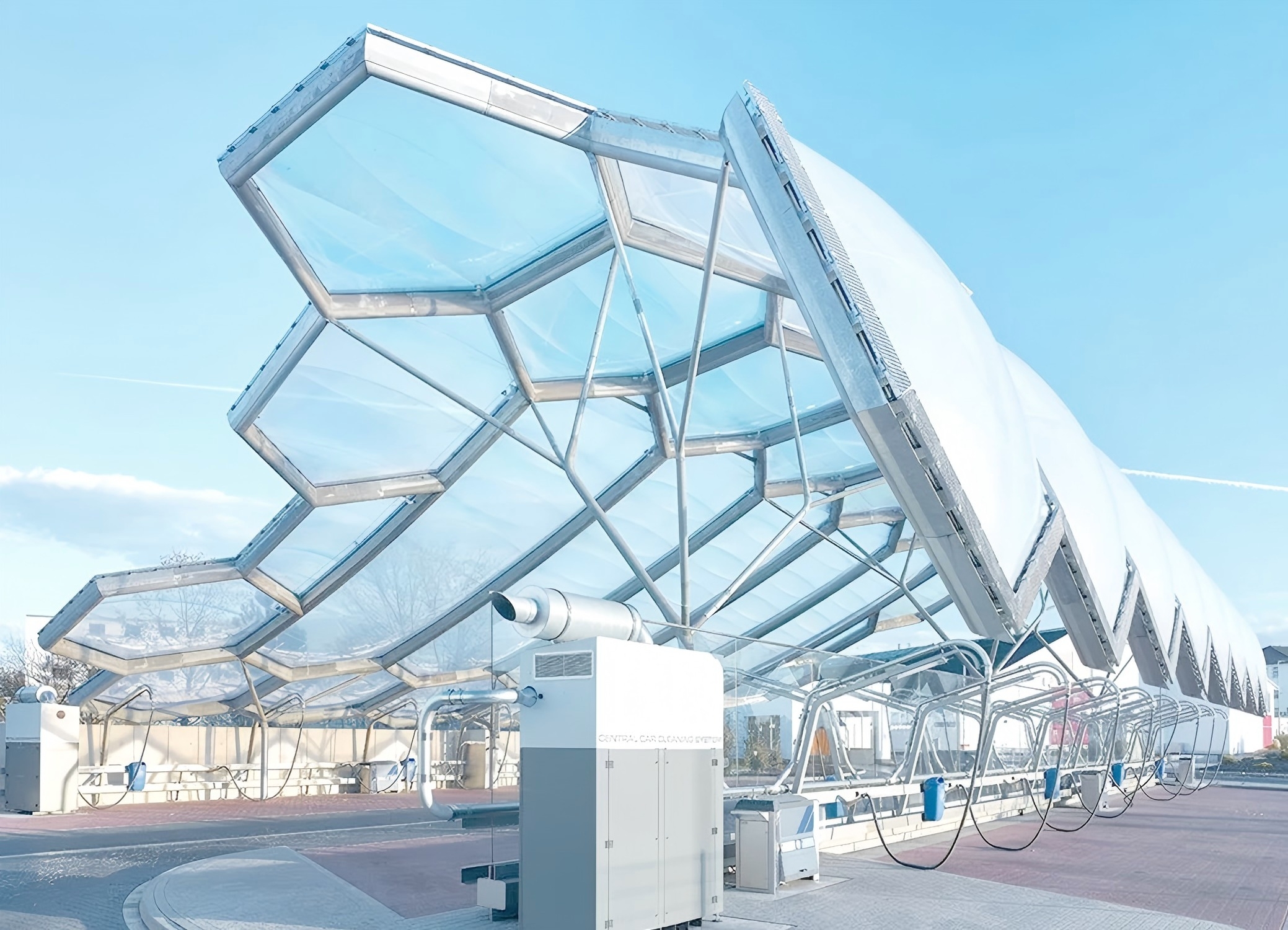

ETFE膜结构项目中的熔断系统是一个至关重要的被动防火安全装置。它的主要功能是在火灾发生时，通过局部、可控的方式释放受热区域的ETFE膜材，从而保护整体结构的完整性和安全性，并为人员疏散和消防救援创造条件。 以下是ETFE膜结构中熔断系统的详细解析：

• 为什么需要熔断系统？ ETFE材料的特性： 热塑性： ETFE（乙烯-四氟乙烯共聚物）是一种热塑性塑料。当暴露在高温下（通常在120°C左右开始软化，160-180°C熔化），它会软化、熔化并收缩。 高温行为： 在火灾中，受热的ETFE膜片会熔化、收缩，并在其边缘（通常是铝制夹具或挤压型材处）产生巨大的收缩力。 潜在风险： 如果不加控制，这种巨大的收缩力可能导致： 铝夹具或支撑结构变形、失效甚至被拉断。 应力传递，导致相邻未直接受热的膜片也被撕裂或拉脱。 整个气枕或膜面大面积、不可预测地坍塌。 阻碍高温烟气和火焰向上自然排放，增加结构内部危险。 设计目标： 局部失效： 让受热区域的膜片能够及时、有序地脱离其固定边界。 保护结构： 避免局部火灾产生的巨大收缩力破坏铝制边界夹具和主支撑结构。 形成排烟口： 创造可控的开口，允许高温烟气和火焰向上排出（“烟囱效应”），降低结构下方的温度和烟气浓度，提高内部人员生存几率和消防员灭火效率。 防止整体坍塌： 避免因局部失效引发连锁反应，导致更大范围甚至整体的结构破坏。 可预测性： 确保失效模式是设计预期的，便于消防策略制定。
• 熔断系统的工作原理 熔断系统的核心在于在ETFE膜片边界固定点引入一个薄弱环节或温度敏感释放装置。这个环节在正常使用温度下能可靠地固定膜片，承受风荷载、雪荷载、气压差等；但在达到预设的临界温度（火灾温度）时，它会迅速失效或主动释放，使受热的膜片从该点脱离。
• 熔断系统的主要类型 机械式熔断器： 最常见类型。 通常由低熔点合金（如锡铋合金、伍德合金等）制成特定形状（如销钉、连杆、卡扣）。 工作原理： 熔断器作为连接件，一端固定在支撑结构（如铝合金夹具）上，另一端连接着固定ETFE膜的夹板或压条。当火灾高温达到合金熔点（通常设定在70°C至140°C之间，具体取决于设计需求和安全标准）时，合金熔化，连接失效，夹板或压条随即松脱，ETFE膜边缘得以释放。 优点： 结构简单、成本相对较低、性能可靠、触发温度精确（取决于合金配方）。 缺点： 一次性使用，火灾后需要更换。触发后可能产生熔融金属滴落物（需考虑下方安全）。 熔断绳/熔断带： 结构： 由高强度纤维（如芳纶、玻璃纤维）编织成绳或带，外部包裹或芯部含有热敏材料（如低熔点聚合物或前述的低熔点合金）。 工作原理： 熔断绳/带穿过固定在支撑结构上的孔洞或卡槽，并将ETFE膜的边缘夹紧部件（如压条）绑缚或拉紧。当温度升高使热敏材料熔化或失去强度时，绳/带的整体强度骤降，在膜片收缩力的作用下被拉断，从而释放膜片。 优点： 可设计较长长度，适用于连续边界。部分设计可提供一定预张力。 缺点： 触发温度可能不如合金熔断器精确。同样需要更换。 形状记忆合金熔断器： 较新型技术。 利用某些合金（如镍钛诺）的“形状记忆效应”。 工作原理： 在低温下，SMA元件处于“马氏体”相，强度较低或形状改变。当温度升高超过其奥氏体转变温度（可设定在所需范围内）时，SMA元件会强力地试图恢复到其记忆的高温形状（奥氏体相）。这种形状变化可以被设计用来主动推开夹紧机构或断开连接，从而释放膜片。 优点： 可逆性（理论上冷却后可复位，但实际应用中火灾后通常仍需检查更换），触发动作更主动、快速，无熔融滴落。 缺点： 成本较高，应用相对较新，设计更复杂。 易熔连接件： 类似于机械熔断器，但可能使用塑料等易熔材料制成的特定连接部件（如塑料销、易熔垫片），在高温下熔化或软化失效。 成本最低，但触发温度和可靠性控制可能不如金属熔断器精确。
• 熔断系统的关键设计要素 触发温度设定： 这是最核心的参数。温度设定必须在ETFE膜材因收缩产生破坏性拉力之前就触发熔断，但又不能太低以至于被阳光直射、热空气滞留等非火灾高温意外触发。 设定需综合考虑： 结构位置（屋顶、立面，是否易受阳光直射） 当地气候条件（最高环境温度） 下方空间可能的最高工作温度 消防规范要求 ETFE膜材的收缩力-温度特性 常见设定范围在 90°C 到 140°C 之间，屋顶通常比立面设定得低一些（因为热烟气上升）。100°C - 120°C 是一个常见的选择区间。 位置布置： 通常沿ETFE气枕或膜片的所有边界（四边）连续或间隔设置。 对于大型气枕，可能在内部连接点（如垫片连接处）也设置。 布置需确保熔断后，受热的膜片能完全或大部分脱离固定边界，形成有效的排烟口，同时避免脱落的膜片造成次生危险（如挂住下方结构）。 考虑火灾可能蔓延的路径，优先在潜在高温区域（如靠近建筑内部的位置）设置。 强度和刚度： 在正常工作温度下，熔断器及其连接必须能承受所有设计荷载（风吸/压力、雪载、气压差、施工荷载等）而不失效或过度变形。 需要精确计算膜片收缩力，并确保熔断器在触发前有足够的强度抵抗此力。 耐久性与维护： 熔断器必须能抵抗环境侵蚀（紫外线、湿度、温度循环、化学物质）。 设计需考虑检查和更换的可能性（通常是一次性的，火灾后必须更换）。 应有清晰的标识。 与支撑结构的兼容性： 熔断器的设计必须与特定的铝合金夹具、挤压型材和主结构连接点相匹配。 系统集成： 熔断系统是整体消防策略的一部分。熔断形成的开口大小、位置需要与排烟设计、喷淋系统（如果安装）等协同工作。 考虑熔断后脱落的ETFE膜片（虽然会熔化收缩成条状物）可能的下落轨迹和潜在影响。
• 熔断触发后的效果 膜片释放： 受热气枕的边界被打开，膜片在自身收缩力作用下迅速脱离固定点，向中心收缩卷曲。 形成开口： 在原先密封的气枕位置形成一个或多个大的开口。对于屋顶，这直接成为天然排烟口；对于立面，也可能有助于通风排烟。 应力释放： 巨大的收缩力被安全释放，保护了铝制边界夹具和主支撑结构不被拉坏。 排出烟热： 高温烟气和火焰得以向上排出，降低火场下方温度，改善能见度。 控制失效范围： 通常只有直接暴露在火源上方的气枕会熔断失效，相邻气枕由于熔断系统的保护而得以保全（除非火势蔓延过去）。

 六、 重要性总结 熔断系统是ETFE膜结构安全设计的基石之一。它巧妙地利用了ETFE热塑性的“缺点”，将其转化为可控的安全措施。没有有效的熔断系统，ETFE结构在火灾中可能发生灾难性的、不可预测的连锁失效，对人员安全和财产造成极大威胁。一个设计精良、安装正确的熔断系统确保了： 结构韧性： 主支撑结构在局部火灾中得以保存。 生命安全： 为人员疏散和消防灭火创造有利条件（排烟排热）。 财产保护： 限制火灾损坏范围，仅损失直接受热的膜单元。 设计可靠性： 使建筑规范和管理部门能够接受大面积使用ETFE作为围护结构。 因此，在ETFE项目的设计、施工和维护全过程中，熔断系统的选型、计算、安装和检查都必须给予最高程度的重视。
